Разработка чертежей КМД
ЭТАПЫ АВТОМАТИЗИРОВАННОЙ РАЗРАБОТКИ ДЕТАЛИРОВОЧНЫХ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ (КМД):
1. Построение 3D модели здания/сооружения по полученным от Заказчика чертежам КМ
![](/public/images/kmd/1_1_small.gif)
![](/public/images/kmd/1_2_small.gif)
2. Проверка коллизий/пересечений элементов металлоконструкций
![](/public/images/kmd/2_small.gif)
3. Формирование сборок/отправочных марок (габарит сборок зависит от производственных мощностей цеха металлоконструкций и принятого способа доставки готовых металлоконструкций на строительную площадку (габарит транспортной платформы))
![](/public/images/kmd/3_1_small.gif)
![](/public/images/kmd/3_2_small.gif)

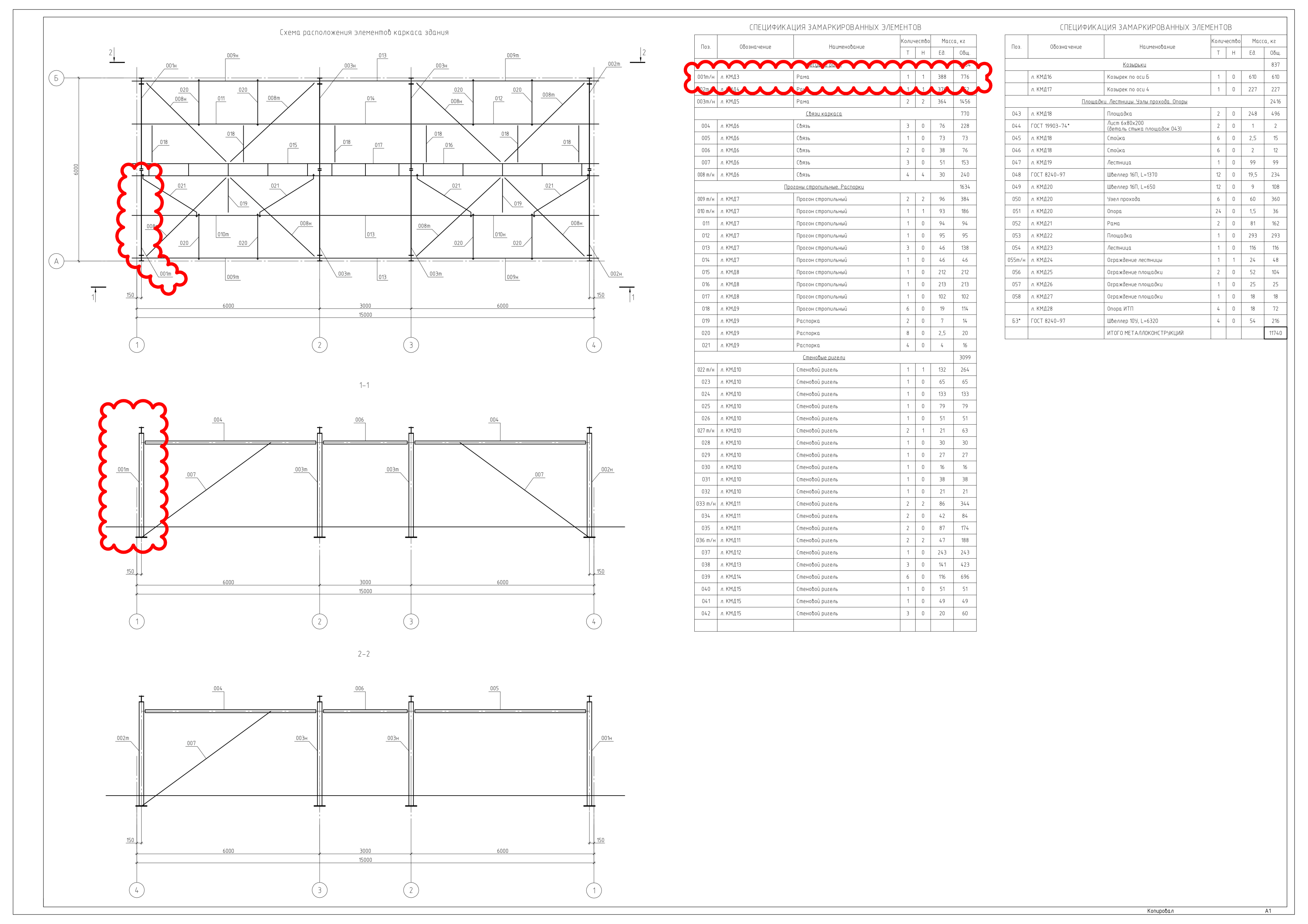

4. Разработка монтажных схем
![](/public/images/kmd/4_small.gif)

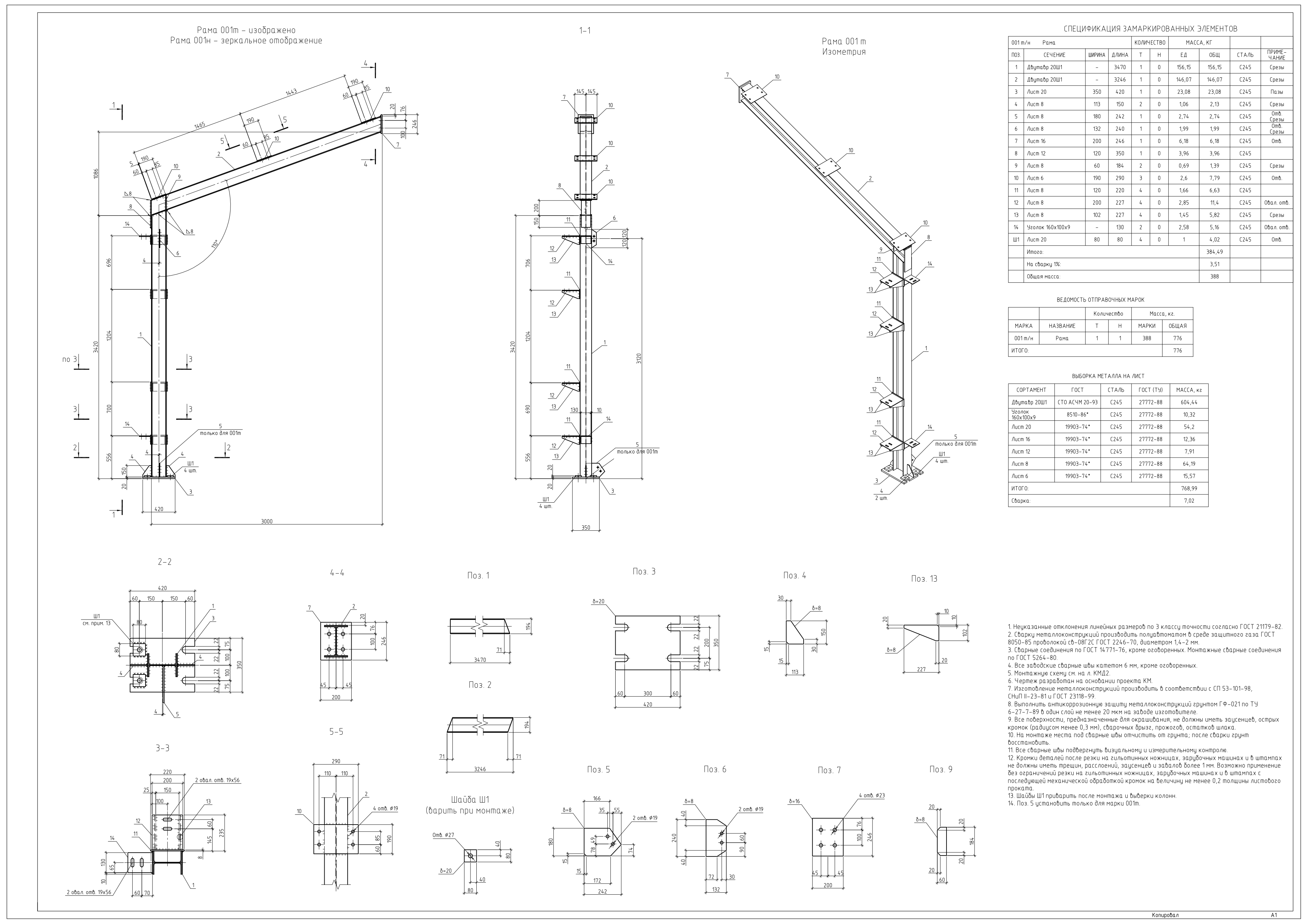

5. Разработка чертежей отправочных марок
![](/public/images/kmd/5_small.gif)

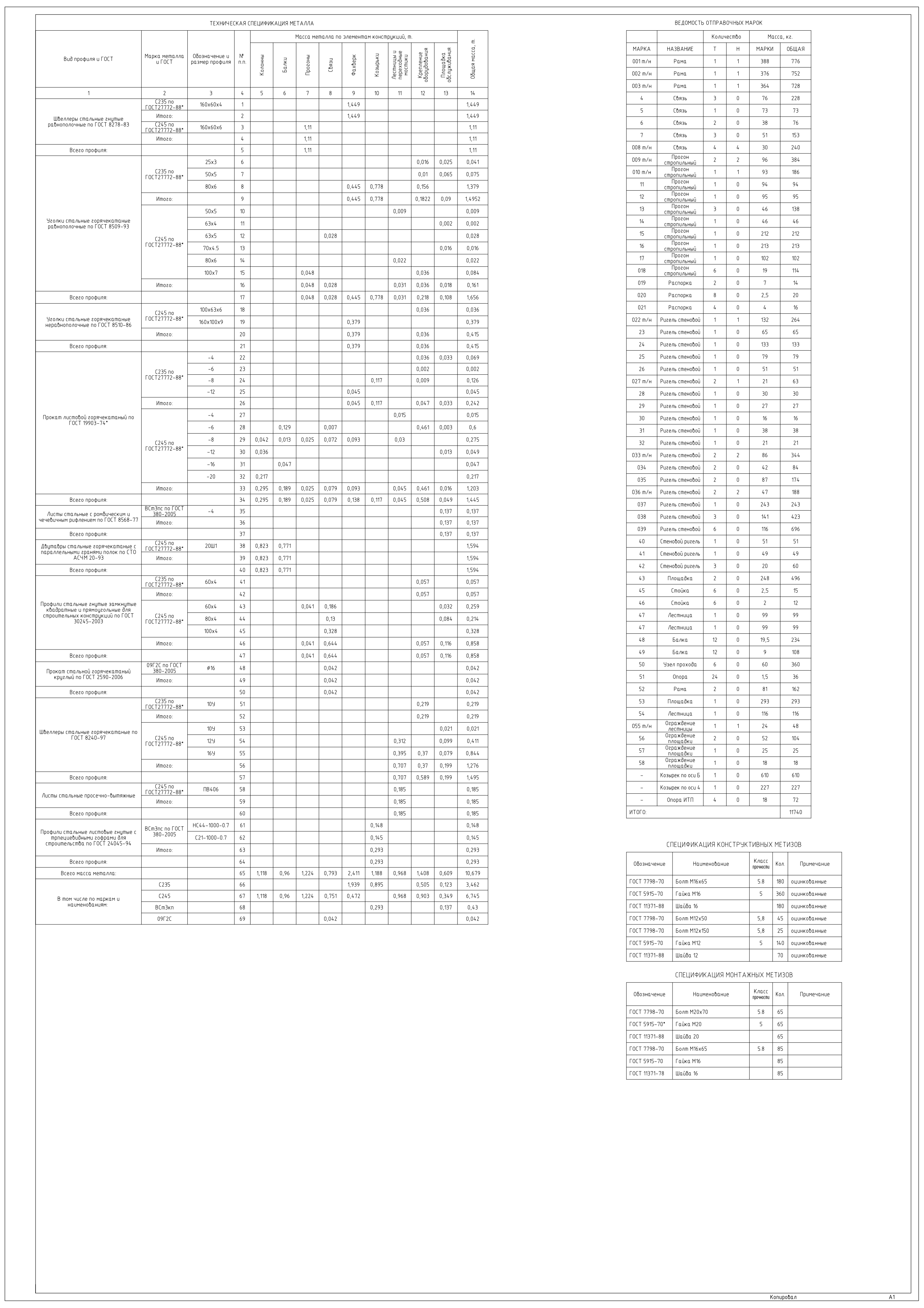

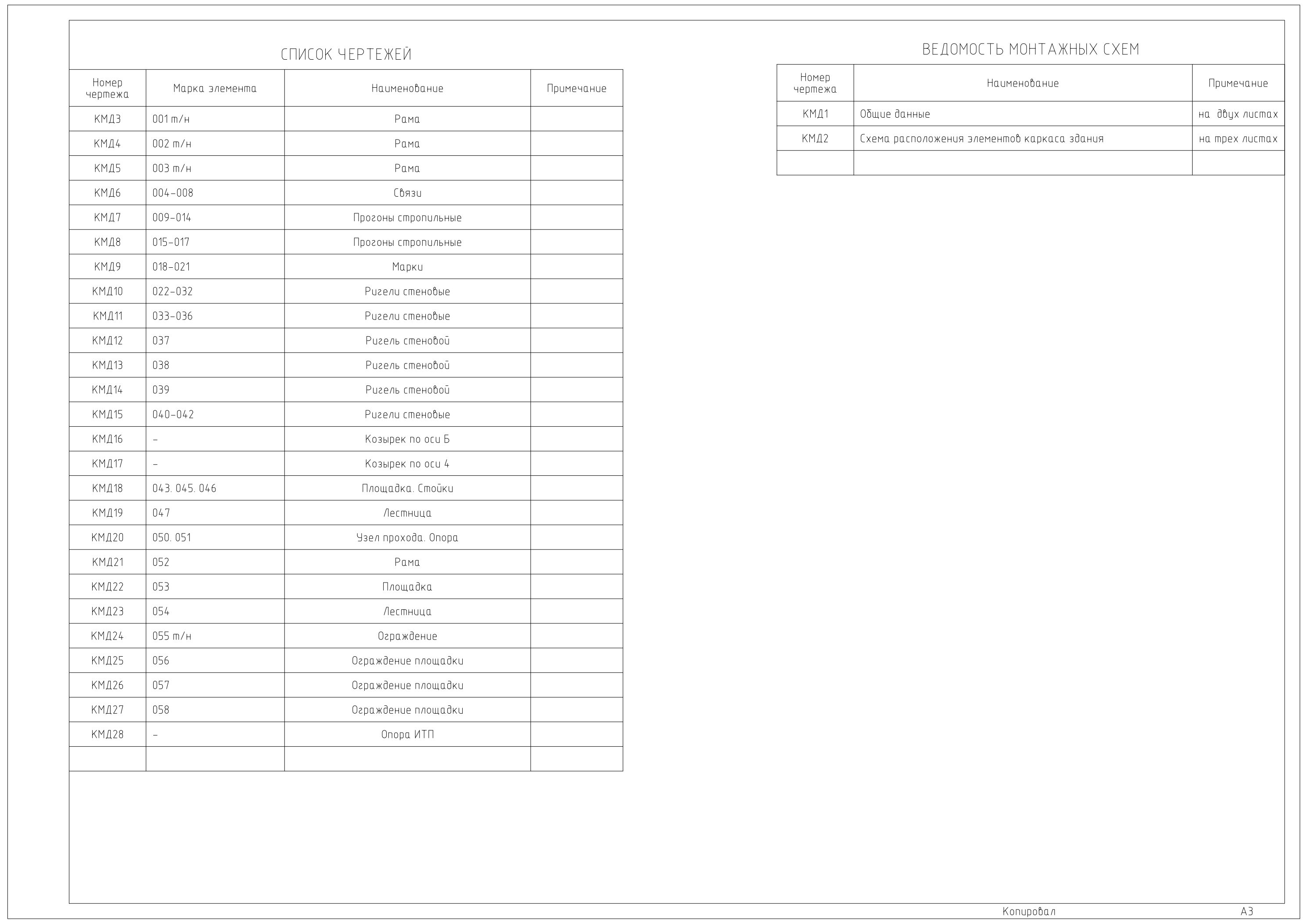

6. Формирование таблиц (сводная спецификация металлопроката, список чертежей, ведомость монтажных схем)
![](/public/images/kmd/6_1_small.gif)
![](/public/images/kmd/6_2_small.gif)
Примечание: все чертежи разрабатываются в строгом соответствии с действующими российскими стандартами Системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД).
При описанном методе разработки чертежей КМД:
- исключается вероятность ошибок и пересечений металлоконструкций при монтаже;
- уменьшается срок разработки КМД за счет автоматического формирования чертежей из построенной 3Д модели.
Вы можете заказать разработку чертежей КМД отправив заявку на наш адрес kmd@zodchii.ws.
Стоимость разработки чертежей – от 500 руб/тонну. Сроки варьируются от сложности объекта, степени проработки проекта КМ и т.д.
Стоимость и сроки выполнения Вашего заказа на разработку документации КМД определяются в течение 6-12 часов с момента получения документации стадии КМ по интернету и передаются Заказчику в виде коммерческого предложения электронным письмом.
Галерея 3D-моделей металлоконструкций разработанных нами объектов
